トンネル作業用架台
特許取得済
手動で組立及び収納が行える軌陸ダンプ搭載型トンネル内点検・作業用架台

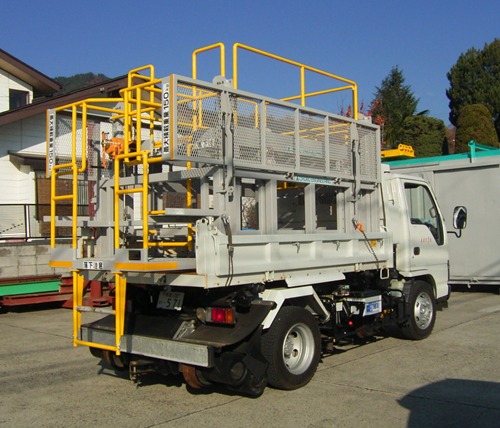

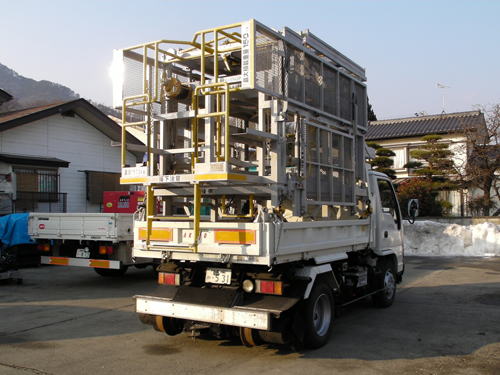

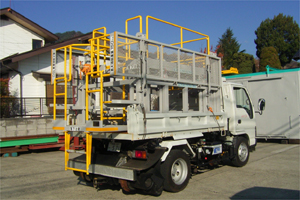

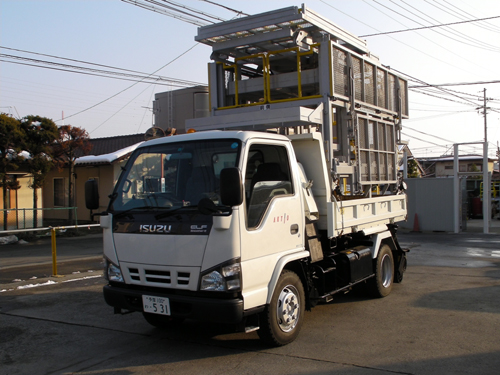

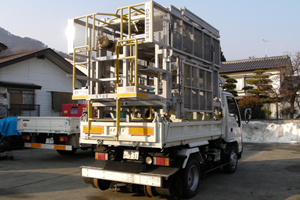

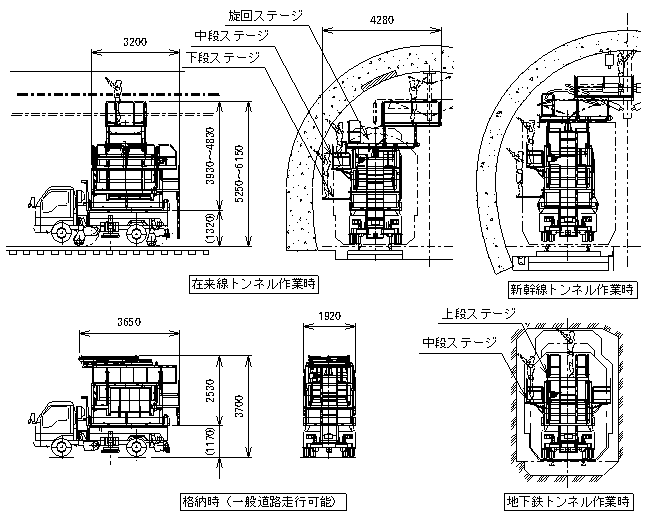

単線用 格納状態

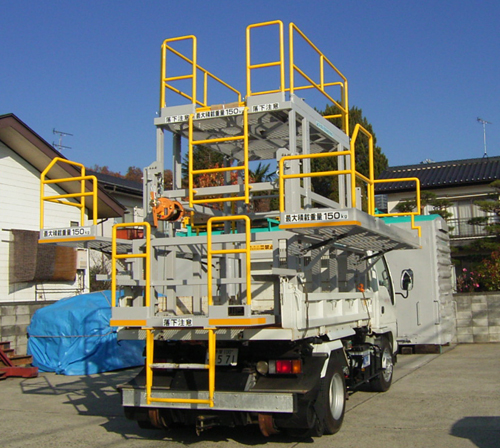

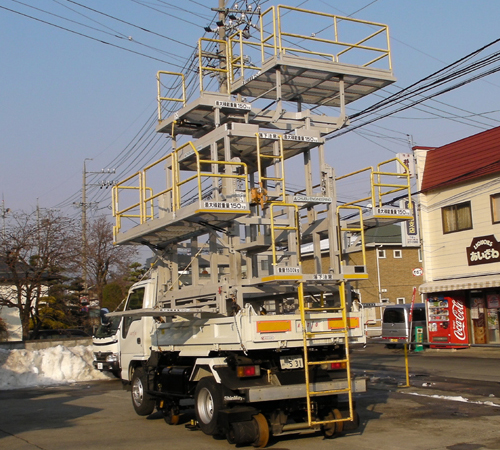

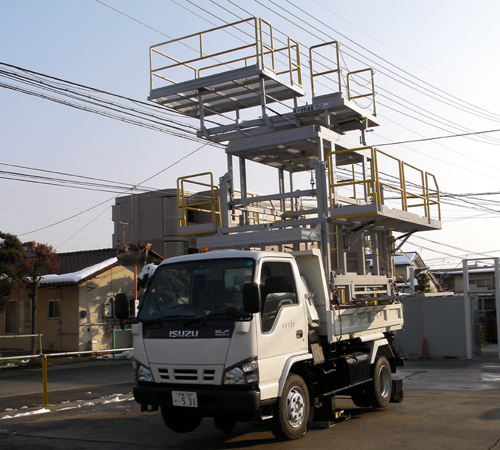

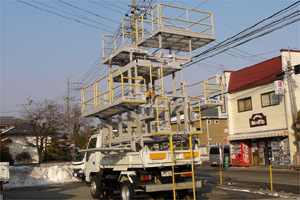

単線用 作業状態
●作業台の上下は手動ウインチ式，サイド歩廊・手摺は可倒式と差込式で動力は一切使用なし
●組立・収納の所要時間は約10分
●同時に6名(上部2名，左右各2名)が作業可能
●最上部作業台は左右90°旋回式でトンネル中心まで作業が可能
●旋回ステージ及びサブ架台を取り外せば，単線・地下鉄トンネルでも使用可能
●工具等積載スペースとして400(W)×600(L)×500(H)まで使用可能
●格納状態で一般道路走行可能
主要諸元
| 最大積載量 | 旋回ステージ・上段ステージ 中段ステージ・下段ステージ | 各150kg |
|---|---|---|
| 格納時寸法 | 全 長 | 3650mm |
| 全 幅 | 1920mm | |
| 全 高 | 2530mm | |
| 作業時寸法 | 全 長 | 3200mm |
| 全 幅 | 4280mm | |
| 全 高 | 4830mm | |
| 上下ストローク | 900mm（スライド固定ピンによる100mmピッチ高さ固定） | |
| 重量 | 旋回ステージ | 310kg |
| 架台（上下スライド・中段ステージ含む） | 855kg | |
| サブ架台（下段ステージ含む） | 305kg | |
| 総重量 | 1470kg | |
| 適応軌陸ダンプ | 最大積載量1600kg以上・車幅1920mm以上 荷台内寸法2580(H)× 1710(W)以上 | |
| ダウンロード |
 カタログＰＤＦ
 外形図ＤＸＦ | |
| 使用実績 | ||
|---|---|---|
| 平成21年 | 11月 | JR東日本 磐越西線 |
| 平成22年 | 1月 | 小田急電鉄 |
| 平成22年 | 11月 | JR東日本 篠ノ井線 |
| 平成22年 | 7月 | JR東日本 山手貨物線 |
